Rutstroemia sydowiana (Rehm) W.L. White 1941
8 años 6 meses antes - 8 años 6 meses antes #80835
por Ricardo Ibarretxe
Respuesta de Ricardo Ibarretxe sobre el tema Rutstroemia sydowiana (Rehm) W.L. White 1941
Hola Javier, uff ese tema da para mucho…
La forma más económica
1.Puedes utilizar una cámara sujeta al ocular o con un trípode, después con cada objetivo que tengas en tu microscopio tienes que sacar una foto a un patrón micrométrico, que no es otra cosa que un portaobjetos calibrado en µm (Cada división corresponde a 10µm).
Pongo un ejemplo, con el teléfono móvil y bloqueo de enfoque desde un ocular x10 (suele ser el aumento habitual del ocular) utilizando un objetivo x 40, o sea 40x 10 = 400 aumentos del microscopio.
(Foto1).
En algunos programas de retoque como el photoshop disponemos de una herramienta, denominada análisis(en las pestañas superiores) que sirve para tomar medidas. Pasamos pues la foto capturada con el móvil al photoshop
En ese punto desplegamos el menú y lo primero que encontramos en la lista es
“Configurar escala de medida” si nos colocamos encima se abre un submenú que dice “por defecto” ó “a medida” elegimos la opción a medida a continuación se abre un cuadro y una regla, extendemos la regla por las divisiones, rechazando las dos de los extremos, que no se ven muy bien( foto2).

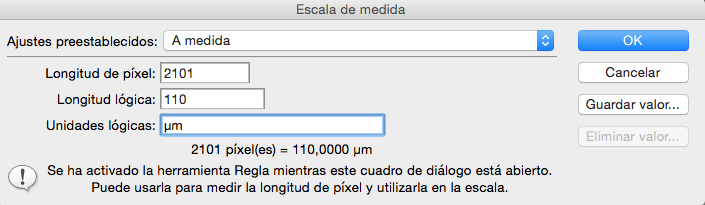

En el cuadro de escala de medida verás que en longitud de pixel marca 2101 pixel (foto3)
En la siguiente casilla tenemos que escribir a cuantas micras equivale, o sea que contamos las divisiones que hemos marcado… son 11 rayas a 10 µm por raya = 110 µm, escribimos 110 en la casilla de “longitud lógica” y en la siguiente “unidades lógicas” escribimos µm ó Micras
terminamos clickeando sobre “guardar valor” y escribiendo en el cuadro de texto Micro x 40, que es el aumento de nuestro objetivo.
Ya tenemos grabada la medida del objetivo x40 que aparecerá en el menú desplegable debajo de “a medida” . ahora solo tenemos que pasar las fotos que hayamos hecho con ese objetivo a photoshop y elegir en el menú análisis la opción micro x 40 y a medir.
Nota:
Esto hay que hacerlo una vez con cada objetivo del micro y seleccionar el aumento correspondiente.
2. La versión más cara y mejor es comprar una cámara para insertar en el ocular y en el tercer ocular si es trinocular. no obstante hay que calibrarlo de igual o similar manera usando el software de la cámara.
La forma más económica
1.Puedes utilizar una cámara sujeta al ocular o con un trípode, después con cada objetivo que tengas en tu microscopio tienes que sacar una foto a un patrón micrométrico, que no es otra cosa que un portaobjetos calibrado en µm (Cada división corresponde a 10µm).
Pongo un ejemplo, con el teléfono móvil y bloqueo de enfoque desde un ocular x10 (suele ser el aumento habitual del ocular) utilizando un objetivo x 40, o sea 40x 10 = 400 aumentos del microscopio.
(Foto1).
En algunos programas de retoque como el photoshop disponemos de una herramienta, denominada análisis(en las pestañas superiores) que sirve para tomar medidas. Pasamos pues la foto capturada con el móvil al photoshop
En ese punto desplegamos el menú y lo primero que encontramos en la lista es
“Configurar escala de medida” si nos colocamos encima se abre un submenú que dice “por defecto” ó “a medida” elegimos la opción a medida a continuación se abre un cuadro y una regla, extendemos la regla por las divisiones, rechazando las dos de los extremos, que no se ven muy bien( foto2).
En el cuadro de escala de medida verás que en longitud de pixel marca 2101 pixel (foto3)
En la siguiente casilla tenemos que escribir a cuantas micras equivale, o sea que contamos las divisiones que hemos marcado… son 11 rayas a 10 µm por raya = 110 µm, escribimos 110 en la casilla de “longitud lógica” y en la siguiente “unidades lógicas” escribimos µm ó Micras
terminamos clickeando sobre “guardar valor” y escribiendo en el cuadro de texto Micro x 40, que es el aumento de nuestro objetivo.
Ya tenemos grabada la medida del objetivo x40 que aparecerá en el menú desplegable debajo de “a medida” . ahora solo tenemos que pasar las fotos que hayamos hecho con ese objetivo a photoshop y elegir en el menú análisis la opción micro x 40 y a medir.
Nota:
Esto hay que hacerlo una vez con cada objetivo del micro y seleccionar el aumento correspondiente.
2. La versión más cara y mejor es comprar una cámara para insertar en el ocular y en el tercer ocular si es trinocular. no obstante hay que calibrarlo de igual o similar manera usando el software de la cámara.
Por favor, Identificarse o Crear cuenta para unirse a la conversación.
8 años 6 meses antes #80842
por javier
Madre del amor hermoso...si que parece complicado esto de la microscopía.
Como pudistes ver con las fotos micro sobre el Boletus permagnificus, las imágenes mas ampliadas las realicé con una web cam y objetivo de 40x pero incrementa muchísimo el aumento real como pudistes comprovar si lo comparas con la foto que agregé despues realizada con el móvil.
El micro que usé, es un monocular serie 100 y la marca es Motic, venía con iluminación de tungsteno, con la pega que se calentaba mucho y para las muestras con bichos vivos, a los pocos minutos, se quedaban mas secos que una mojama, pero con un poco de bricolaje lo transformé en un micro con iluminación led y además regulable, la calidad es bastante aceptable teniendo en cuenta del micro del que se trata.Tiene un ocular de 10x con objetivos de 4x, 10x y 40x.
A la vez me compré uno mas pequeño, pero cumple con buena calidad optica, me refiero al Bresser biolux AL, este biene provisto con luz de incidencia y transmitida y los objetivos iguales al anterior.
Para realizar las fotos micro, me guié por esta web y seguí los mismos pasos...
Gracias por tu valiosa ayuda y espero no marearte mucho
Respuesta de javier sobre el tema Rutstroemia sydowiana (Rehm) W.L. White 1941
Madre del amor hermoso...si que parece complicado esto de la microscopía.Como pudistes ver con las fotos micro sobre el Boletus permagnificus, las imágenes mas ampliadas las realicé con una web cam y objetivo de 40x pero incrementa muchísimo el aumento real como pudistes comprovar si lo comparas con la foto que agregé despues realizada con el móvil.
El micro que usé, es un monocular serie 100 y la marca es Motic, venía con iluminación de tungsteno, con la pega que se calentaba mucho y para las muestras con bichos vivos, a los pocos minutos, se quedaban mas secos que una mojama, pero con un poco de bricolaje lo transformé en un micro con iluminación led y además regulable, la calidad es bastante aceptable teniendo en cuenta del micro del que se trata.Tiene un ocular de 10x con objetivos de 4x, 10x y 40x.
A la vez me compré uno mas pequeño, pero cumple con buena calidad optica, me refiero al Bresser biolux AL, este biene provisto con luz de incidencia y transmitida y los objetivos iguales al anterior.
Para realizar las fotos micro, me guié por esta web y seguí los mismos pasos...
Gracias por tu valiosa ayuda y espero no marearte mucho
